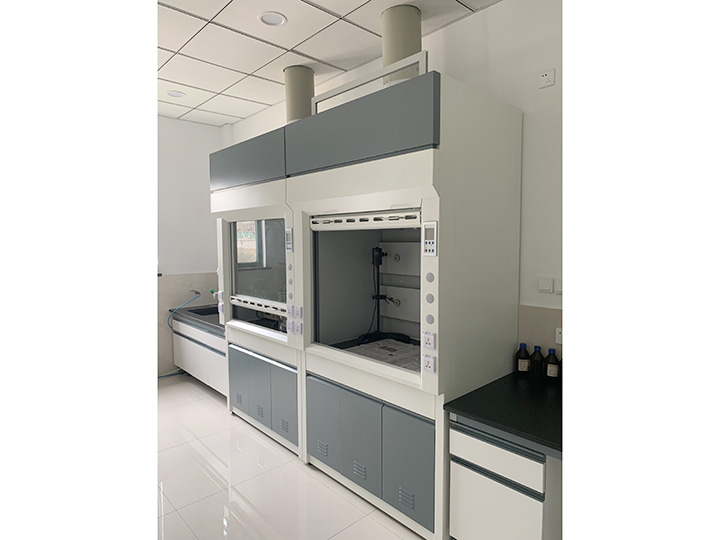

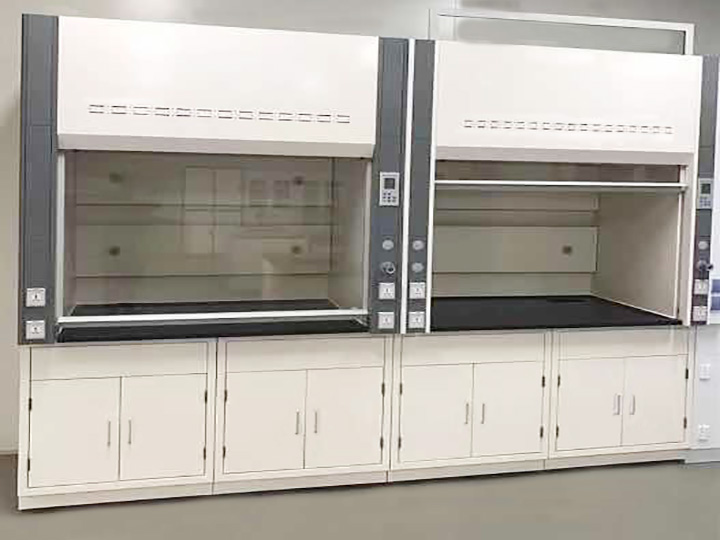

通風柜系列
實驗室通風是實驗室設計中不可缺少的一個組成部分,為了實驗室工作人員不吸入或咽入有毒、可致病或毒性不明的化學物質;為阻止一些蒸汽、氣體、微粒的吸收,在使用污染物質實驗時須用通風柜;通風柜只擔負實驗臺的輔助功能,近年來考慮到改善實驗環境,在實驗臺上進行的實驗逐漸轉移到通風柜內,這就要求在通風柜里要有適于設備使用的功能。特別是大多新建的實驗室都要求有空調,因此在建筑的初步設計階段就要將通風柜的使用臺數納入空調系統的計劃。
由于通風柜在生化實驗室中占有重要的位置,從改善實驗室環境、改善勞動衛生條件、提高工作效率等方面考慮,通風柜的使用臺數飛快地增加,隨之而來的是通風管道、排風、控制、配管、配線等都成為實驗室建設的重要課題。
通風柜的目的是排出實驗中產生的有害氣體,保護實驗人員的,也就是說要有高度的安全性和好的操作性,這就要求通風柜應具有如下功能:
(1)釋放功能:具備將通風柜內部產生的有害氣體用吸收柜外氣體的方式,使其稀釋后排出室外的功能。
(2)不倒流功能:具有抑制有害氣體從通風柜內部反向流進室內的功能。為確保這一功能的實現,一臺通風柜與一臺通風機用單一管道連接的方法,不能用單一管道連接的,也只限于同層同一房間的可并連,通風機盡可能安裝在管道的末端(或?qū)禹斕帲?br />
(3)隔離功能:具有操作正面應用不滑動的鋼化玻璃視窗將通風柜內外進行分隔。
(4)補充功能:具有在排出有害氣體時,從通風柜外吸入空氣的通道或替代裝置。
(5)控制風速功能:具有為防止通風柜內有害氣體逸出,需要有一定的吸入速度。決定通風柜進風的吸入速度的要素有:實驗內容產生的熱量及與換氣次數的關系。其中主要的是實驗內容和有害物的性質。通常規定一般的污染物為0.25~0.38m/s、有毒或有危險的有害物為0.4~0.5m/s、劇毒或有少量放射性為0.5~0.6m/s、氣狀物為0.5m/s、粒狀物為1m/s。為了確保這樣的風速,排風機應有必要的壓力,即空氣通過通風管道時的摩擦阻力。確定風速時還須注意噪音問題、通過空氣在管道內流動時以7~10m為限,超過10m將產生噪音,通常實驗室的室內背景噪聲級、噪聲限制值為60dBA,增加管道截面積會降低風速,也就降低噪音考慮到管道的經費和施工問題,須慎重選擇管道及排風機的功率。
(6)耐熱及耐酸堿腐蝕功能:具有為了試驗需求,通風柜內有的要安置電爐,實驗產生大量酸堿有毒有害氣體具有強的腐蝕性,通風柜的臺面、內襯板、電氣元器件、水氣配件等都應具有防腐功能。通常通風柜整體采用1.0~1.2mm厚冷軋鋼板為基材,鋼材表面經酸洗磷化處理,經過環氧樹脂靜電粉末噴涂,其保護層附著力經落物撞擊測試合格,整體穩重合理,防酸堿抗腐蝕性能佳;在半導體行業或特殊腐蝕性實驗中使用硫酸、硝酸、氫氟酸等強酸的場合還要求通風柜的整體材料必須防酸堿,則采用不銹鋼或PPP材料制造。
